Konfigurasi VoIP ( VoIP Menggunakan Vlan )

Pengertian VoIP ( Voice over Internet Protocol ) Voice over Internet Protocol (juga disebut VoIP, IP Telephony, Internet telephony atau Digital Phone) adalah teknologi yang memungkinkan percakapan suara jarak jauh melalui media internet.

Roadmap

Cisco Packet Tracer adalah sebuah simulator alat-alat jaringan cisco yang sering digunakan sebagai media pembelajaran dan pelatihan, serta bidang penelitian simulasi komputer.

Membuat Topologi Jaringan
Menyalakan IP phone
Konfigurasi Hostname
Konfigurasi voice vlan pada Switc
Konfigurasi IP Address pada Router
Konfigurasi IP DHCP pada setiap Router
Konfigurasi telephony-service
Konfigurasi Dial Number

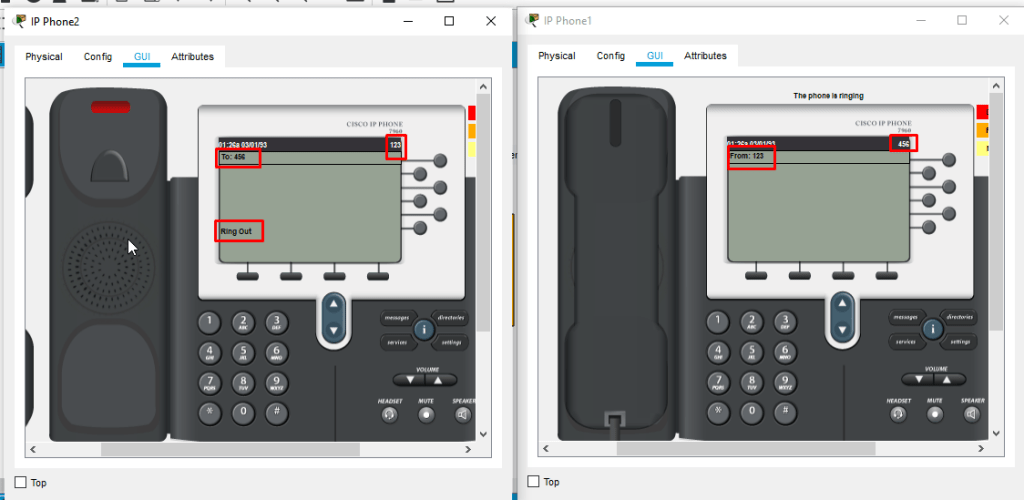

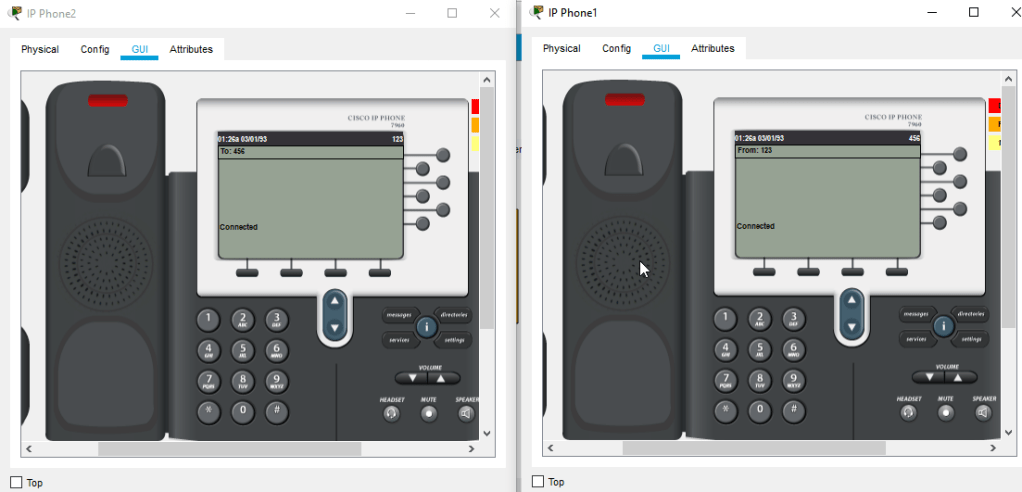

Melalukan Panggilan

Media Perangkat Yang Dibutuhkan

Software Cisco
4 buah IP Phone
1 Buah Switch 2960-24TT
1 Buah Router 2811
7 kabel Copper Straight Though
3 buah PC

Tahap Konfigurasi

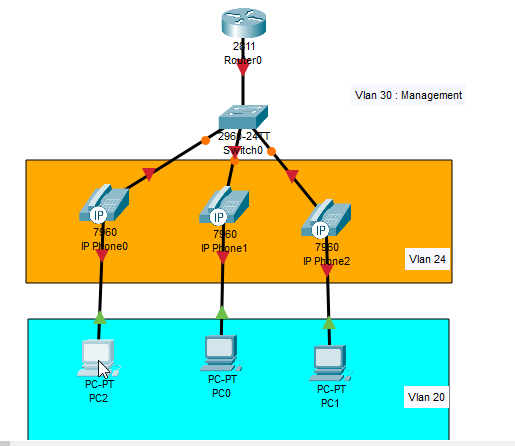

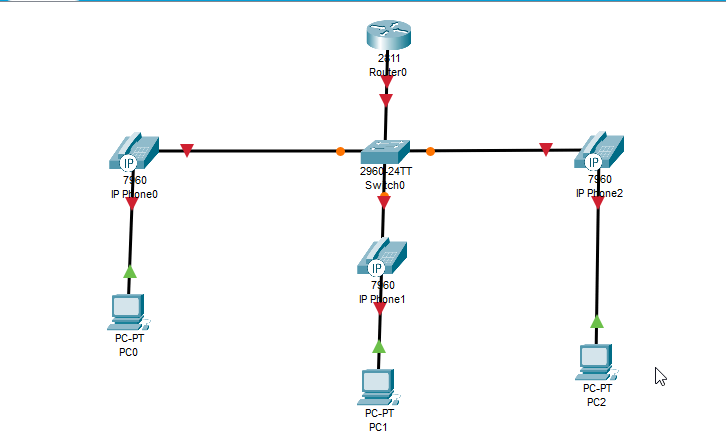

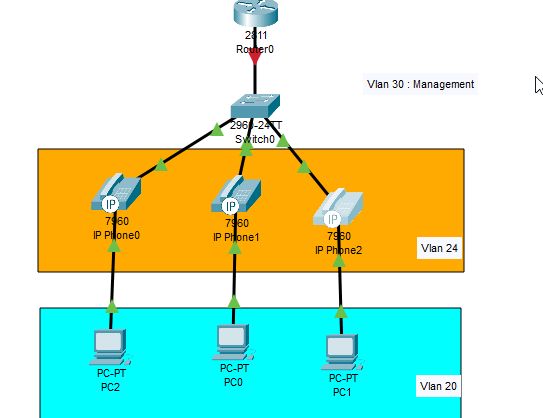

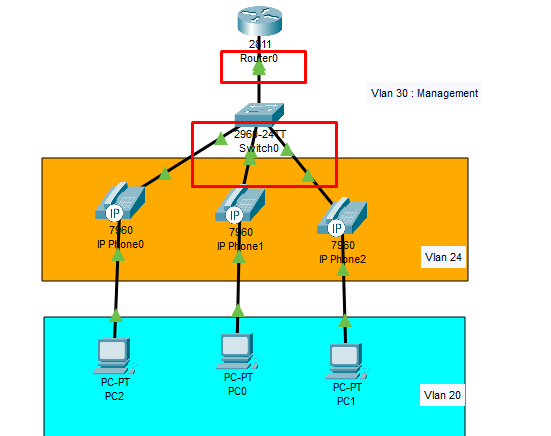

buat Topologi seperti dibawah INI !

2. Baik yang bingung buat topologinya harus menggunakan kabel apa dan mencoloknya port apa. Berikut adalah tips nya :

Siapkan Kabel Straight lihat seperti gambar dibawah Ini :

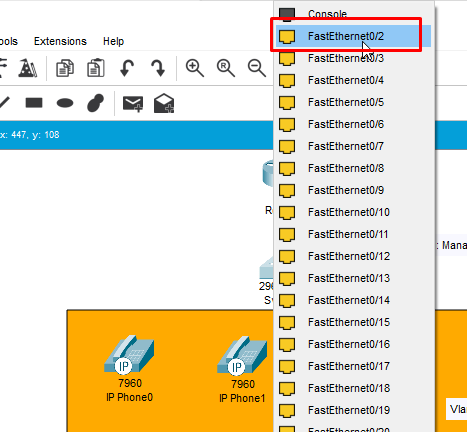

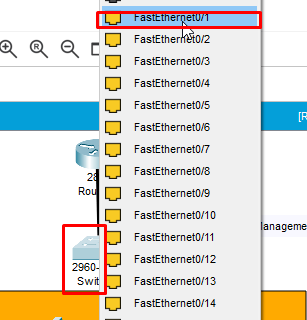

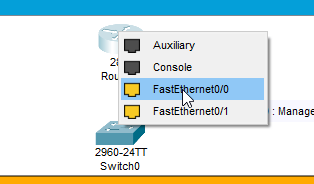

kemudian Tap kabel kemudian pilih router dan pilih dengan instruksi dibawah ini !

Jika sudah akan seperti ini nantinya : Lihat gambar Dibawah ini !! :

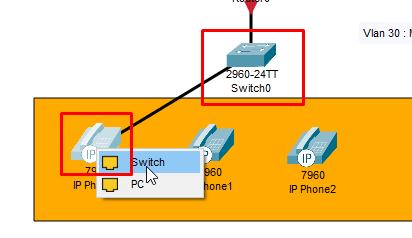

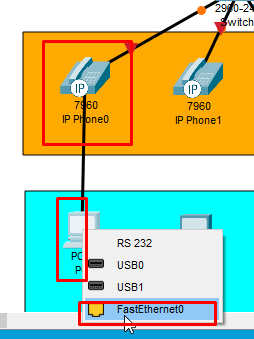

3. Tap pada IP Phone 2x akan muncul menu seperti dibawah ini, kemudian tap adapter kemudian arahkan dan letakkan pada port kecil yang saya sudah kotakkan. lakukan hal yang sama pada semua IP PHONE !!.

4. Bila sudah lihat bukan ? warnanya sudah berubah dari merah menjadi hijau.

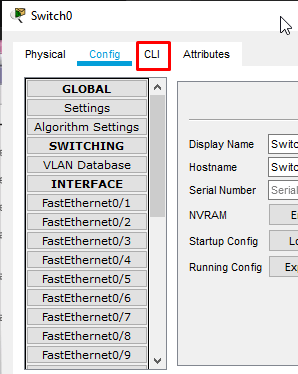

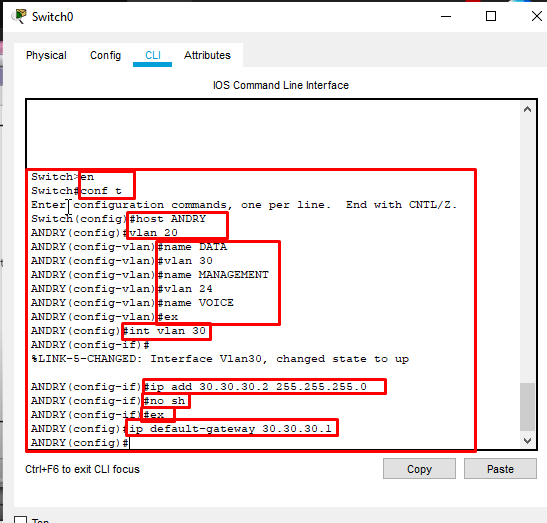

5. setelah sudah, tap perangkat switch pada media kerja/topologi kemudian akan muncul gambar seperti dibawah ini ! lakukan konfigurasi yang tertera pada gambar dibawah ini !

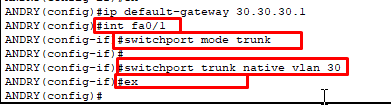

6. setelah itu, kita akan masuk ke interface dari port yang mengarah ke Router yaitu fa0/1. Masih konfigurasi dalam switch ya !!

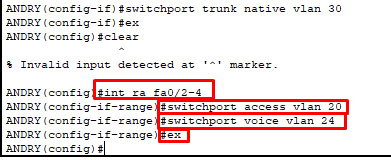

7. kemudian kita masuk ke interface dari port yang mengarah ke IP Phone dan PC. Yaitu fa0/2,fa0/3,fa/04 karena interface berurutan maka kita gunakan fitur Range. dengan perintah interface range fa0/2-4. kemudian untuk interface port ini pertama kita jadikan akses ke vlan PC yaitu vlan 20, dan jadikan port voice pada IP Phone yaitu vlan 24.

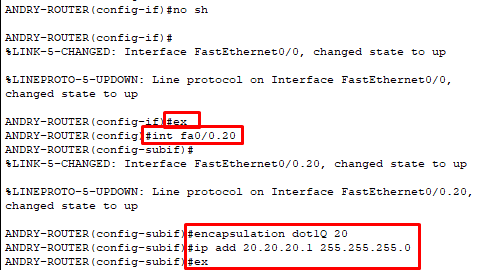

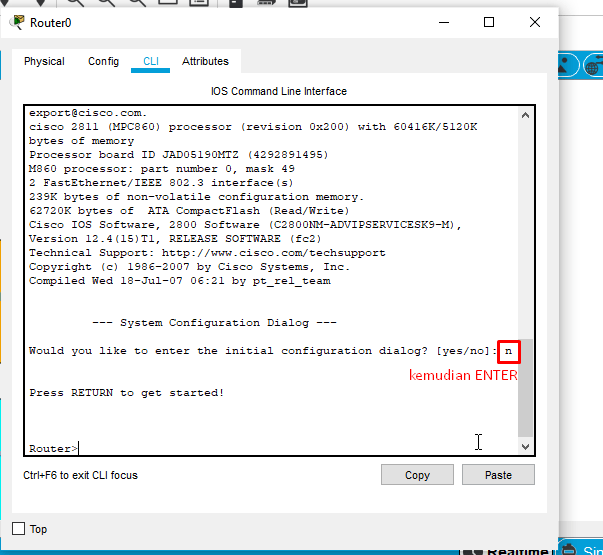

8. Selepas itu, kita akan melakukan konfigurasi pada router. pindah yukk!! ke router yaa jangan mendep di Switch !. Tap Perangkat Router pada Media Kerja.topologi kemudian pindah ke Tab CLI. lakukan Konfigurasi Seperti Dibawah Ini :

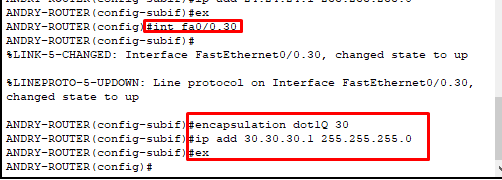

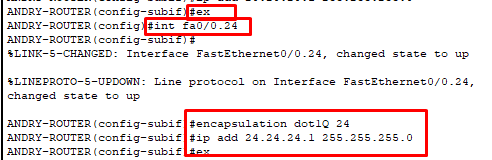

9. lalu kita akan membuat Sub-Interface. lakukan Konfigurasi seperti dibawah Ini !.

10. Selanjutnya, kita akan membuat DHCP Pool untuk diberikan Ke PC dan IP Phone. dengan pemberian pertama kepada PC kemudian IP Phone. Berarti,ip dhcp pool ( PC DENGAN VLAN YANG TADI TELAH DIBUAT SEBELUMNYA YAITU DENGAN NAMA DATA ). Lihat gambar Konfigurasi dibawah ini untuk lebih jelas.

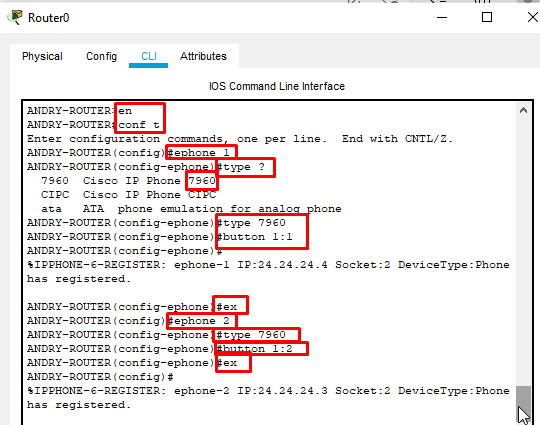

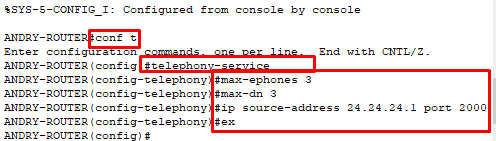

11. selanjutnya, kita akan melakukan konfigurasi VoIP dengan perintah telephony-service. lihat gambar dibawah ini : ( perintah max ephone maksudnya memberikan jumlah maksimal perangkat ip phone yang akan diikutkan untuk dikonfigurasi. karena di topologi kita hanya memiliki 3 IP Phone maka beri angka 3 setelahnya ).

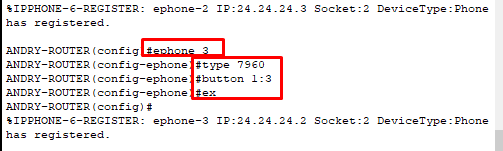

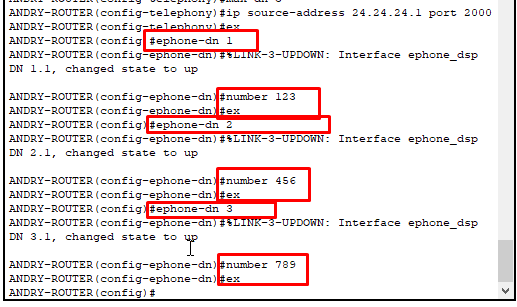

12. Setelah itu, kita akan melakukan konfigurasi Dial Number.

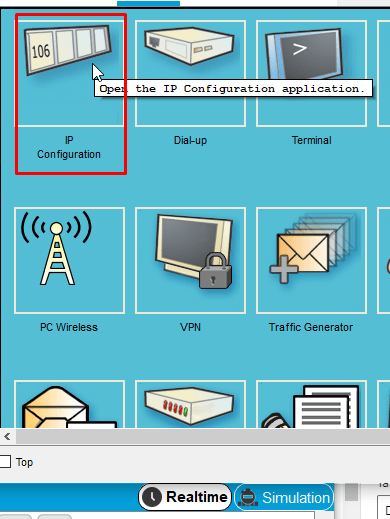

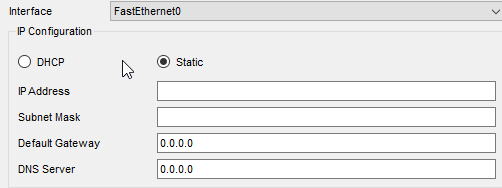

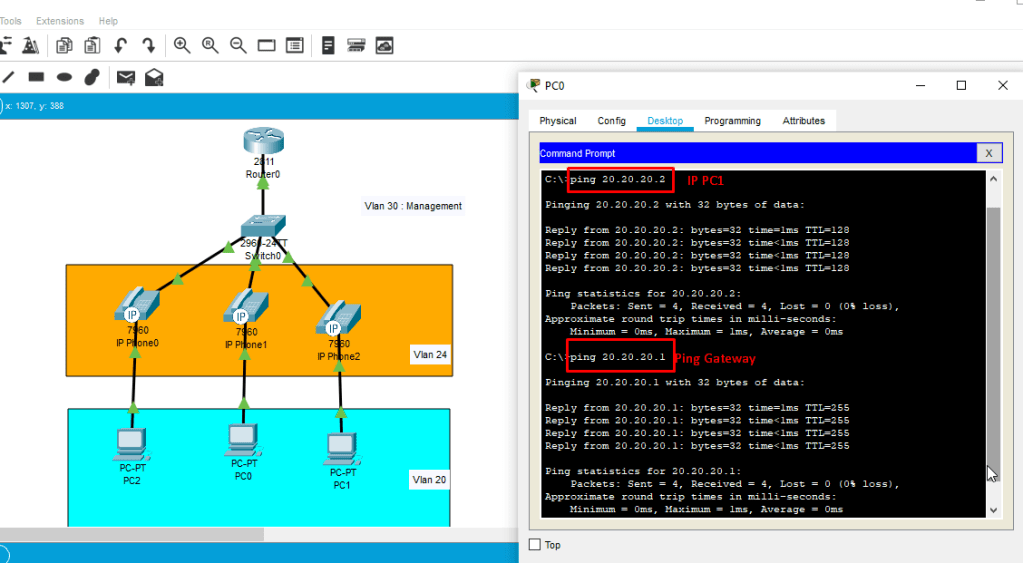

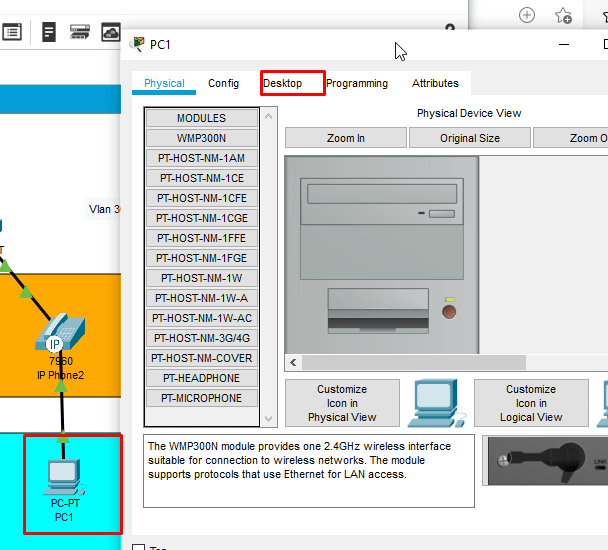

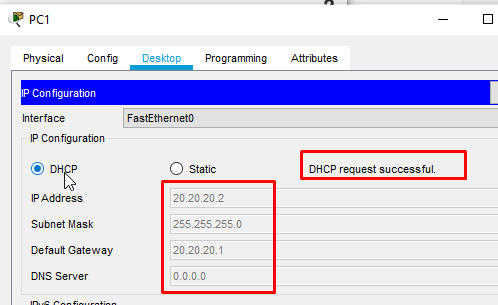

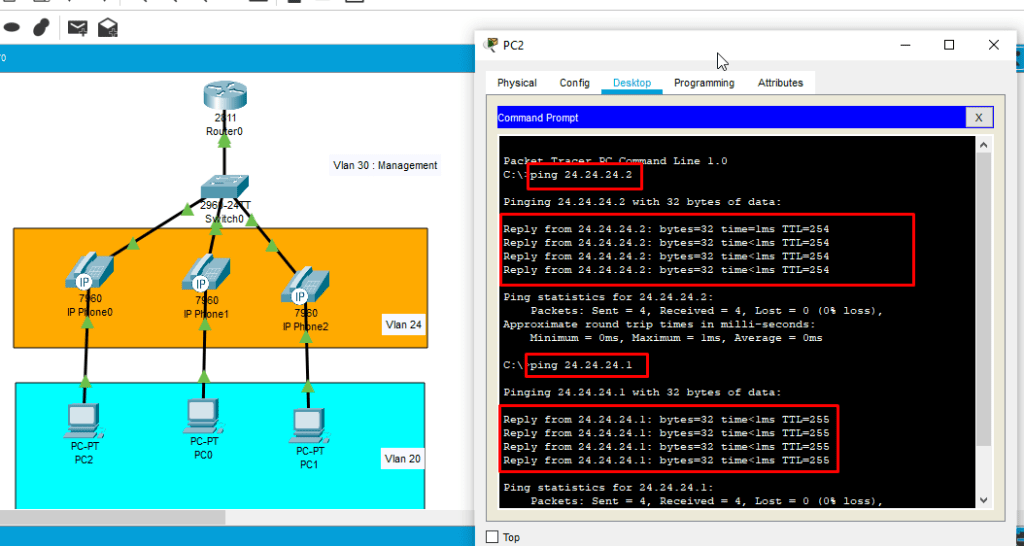

12. oke, sampai disini anda telah berhasil melakukan konfigurasi DHCP Server IP Request ( maksudnya, setiap perangkat PC memiliki IP secara otomatis tanpa harus capek-capek mengetik dan mengonfigurasi secara manual karena kita sudah melakukan perintah DHCP Pool, IP akan dibagikan secara Otomatis ! Cukup praktis bukan ?. ) Oh iya, coba lihat indikator lampu pada media kerja anda ! semuanya sedang berjalan / warna hijau. ini berarti konfigurasi yang dilakukan berhasil. jangan lupa setting DHCP IP pada setiap PC dengan cara seperti gambar dibawah ini :

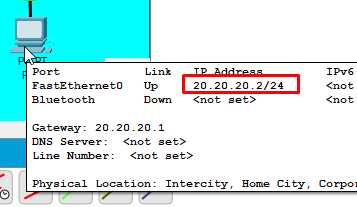

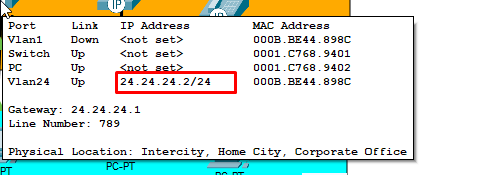

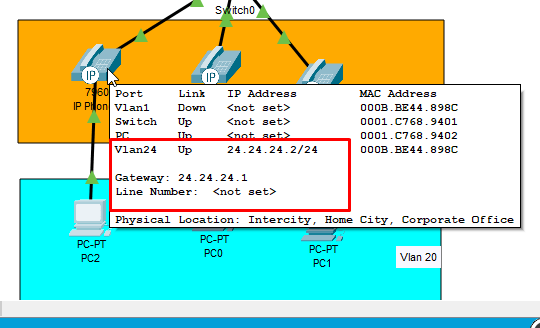

13. Kemudian, lihat juga pada IP Phone secara otomatis sudah mendapatkan IP. caranya cukup arahkan kursor pada perangkat IP Phone lalu diamkan beberapa detik setelah itu, akan muncul pesan dan info mengenai konfigurasi IP Phone !
